波紋測試在電源質量檢測中十分重要。由于直流穩壓電源一般是由交流電源經整流、濾波、穩壓等環節而形成的，這就不可避免地在直流電壓中多少帶有一些交流分量，這種疊加在直流穩電壓上的交流分量稱之為波紋。安泰測試在上一期講解了泰克示波器進行電源紋波測試的基本流程及設置方法，本文安泰測試將給大家展示在測量電源波紋時經常出現的問題，如果你用好了泰克示波器及探頭的這些功能，紋波測試不踩雷！

01. 用好示波器的自動測量功能

示波器的時間軸和電壓軸都是經過標定的，數值具有明確的物理和計量意義，因此通常需要在測試報告中記載相應的數值。具體到紋波測量，通常最關心紋波的大小，可用紋波的峰峰值，有效值等指標表示。在模擬示波器上，可以通過數格子的方法來讀出數值。在早期的數字示波器上出現了光標，用于手動測量2個點之間的相對值。這些測量功能作為示波器的基本功能也保留至今。

進一步地，現代示波器一般都具有強大的自動測量功能，只需要簡單按鍵或者點擊，就可以將常見數值指標顯示在屏幕上，并且實時刷新。如圖1所示，對于這個不規則的周期紋波信號，示波器測得峰峰值有116.7mV，有效值有26.24mV。如果需要周期、頻率等指標，也可以用類似的方法快速得到。

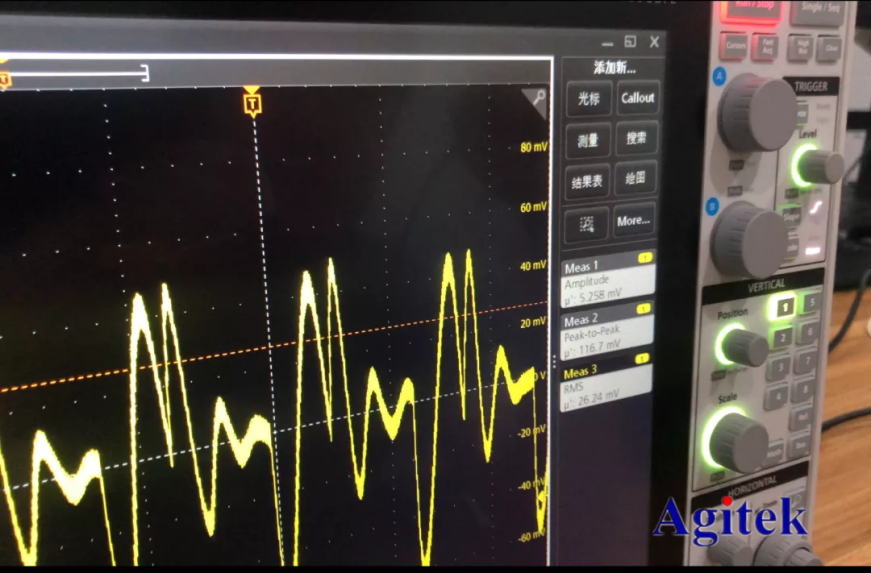

圖1：示波器自動測量功能

02. 電壓探頭衰減的影響

無源探頭的衰減要設置為1X。原因是1X是無衰減檔位，帶寬較小，而且去掉了衰減器帶來的噪聲，會減弱額外噪聲的影響。如圖2所示，普通無源探頭的衰減檔位是通過撥動開關來選擇的，測試時一定要先確認檔位設置正確。圖7和圖8是同一個探頭設置在10X和1X測量同一個信號的波形（已分別在示波器中設置了正確的衰減，屏幕顯示的是真實電壓值，無需換算）。可以看到圖3的波形相比圖4明顯疊加了更多的高頻噪聲，信號細節不夠清晰。使用示波器的自動測量功能，也會發現讀數不同。

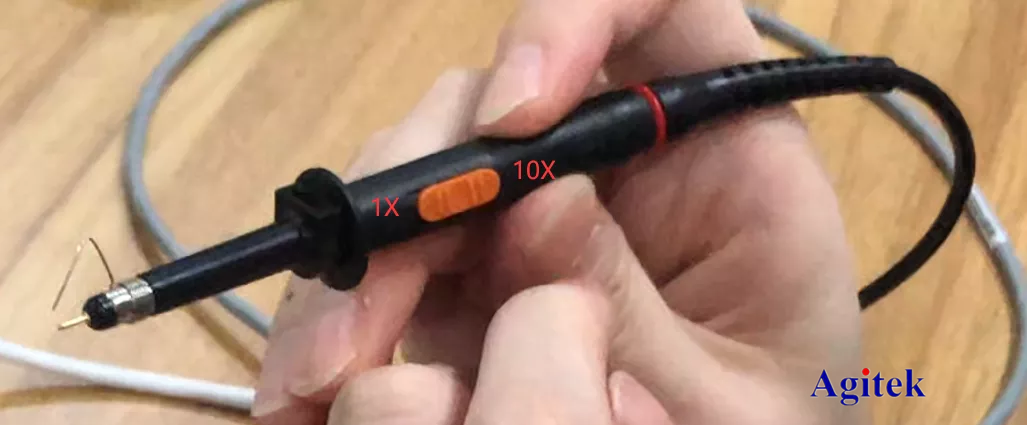

圖2：示波器電壓探頭衰減設置開關

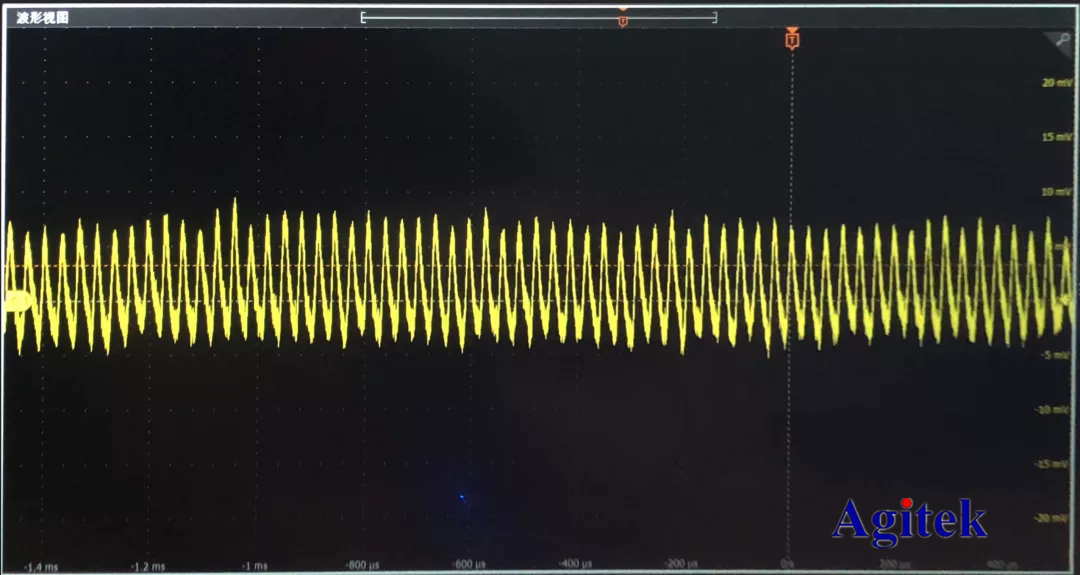

圖3：探頭衰減設為10X的波形

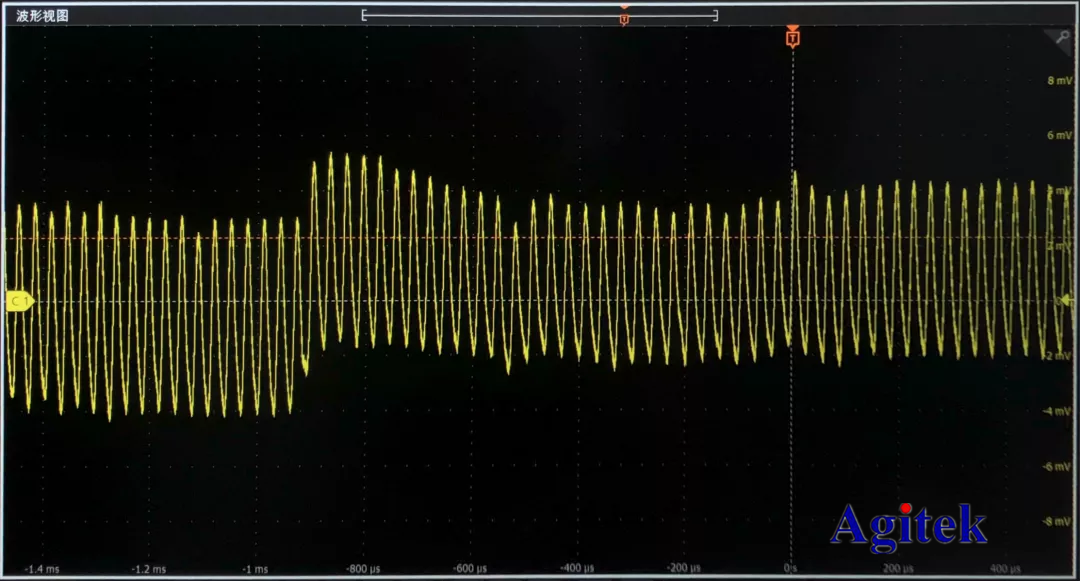

圖4：探頭衰減設為1X的波形

03.接地線的影響

探頭接地線要拔掉，使用探頭的接地彈簧來就近接地。具體的操作方法如圖5所示，探頭上只有探針和接地彈簧2個組件，沒有額外的接地延長線。探針和接地彈簧的觸點之間只有數毫米的距離，可以直接接入到板子上的無源器件兩端。對于紋波測量，在電源模塊輸出的濾波電容兩端測量是一個不錯的選擇，如圖6所示。

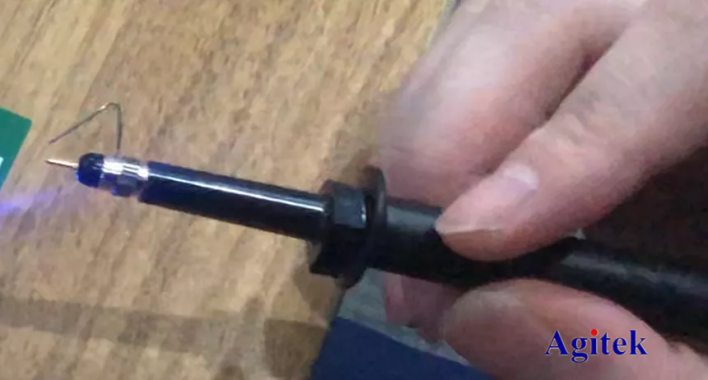

圖5：探頭的探針和接地彈簧

圖6：使用接地彈簧和探針測量紋波，接地彈簧就近接地

圖7是一種錯誤的示范。使用探頭的接地夾，圖方便就夾在了板子邊緣的地線上，直流通路看上去沒有問題。但是接地夾通常有數厘米甚至更長，板子上的走線通常也是厘米量級，測量環路就會比使用接地彈簧的方案長很多。因此會引入更多不必要的噪聲，如圖8所示，目測波形上就有反復出現的尖峰，顯然是和真實情況相違背的。

如果仔細觀察，還可以看到圖7中，接地夾構成的環路中，甚至還有一根白色電纜穿過，這些都是不嚴謹的測量方式，需要及時改正。

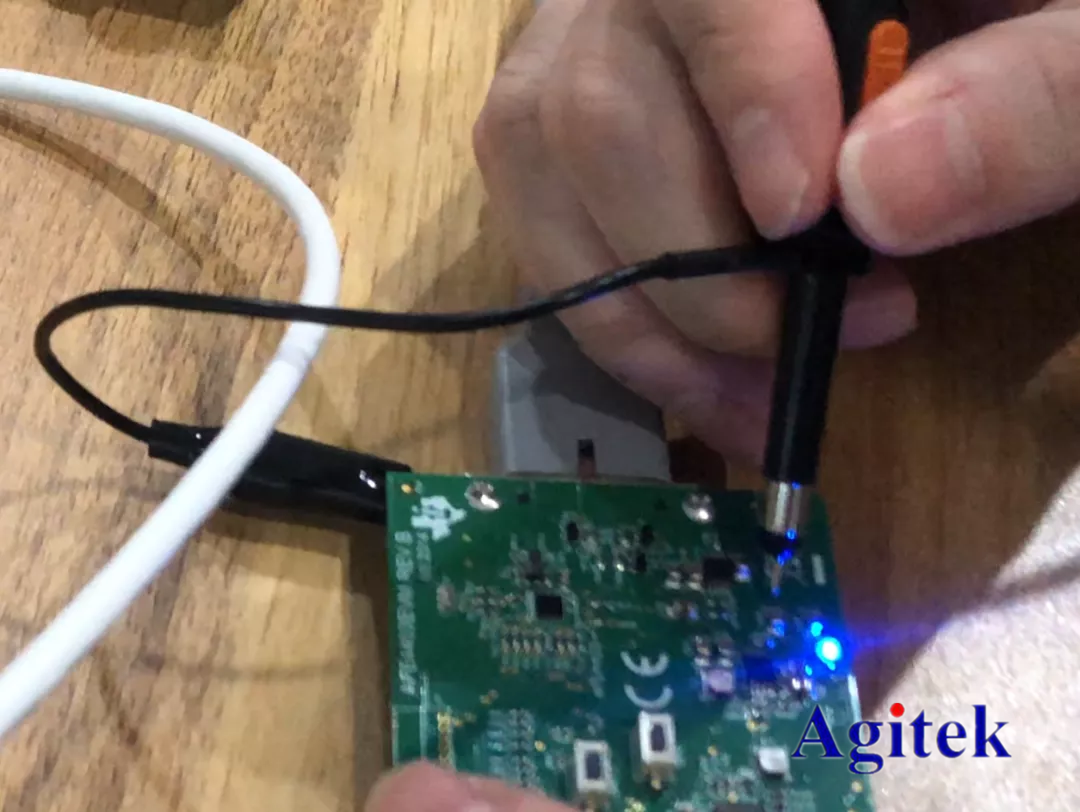

圖7：使用接地夾和探針測量紋波，接地夾隨意夾到板子邊緣的地線上（錯誤示范）

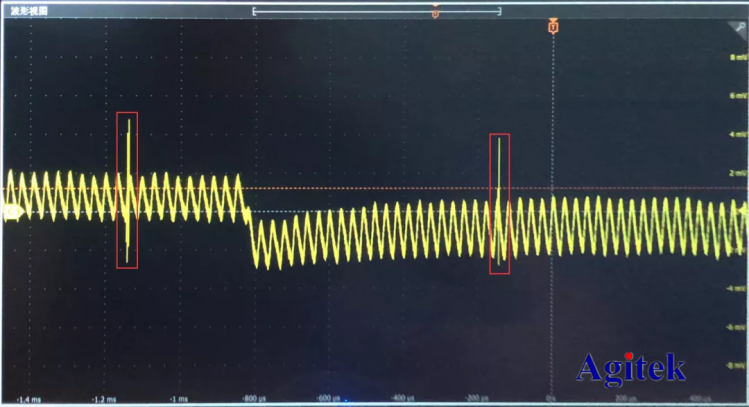

圖8：使用接地夾測量紋波時明顯能發現的干擾信號
