提到電流測試，用什么儀器呢？第一印象大多會想到萬用表。是的，萬用表是常規的測試儀器，基本的電參數都可以測試，電流是其中一項。所有的電流都能用萬用表測試嗎？No.No.No.

　　下面我們來探討下電流測試方案還有哪些？

　　萬用表

　　1）測試范圍：nA至10A。

　　如：是徳科技的8位半萬用表3458A，直流電流最小的量程是100nA，最大是1A。交流測試的最小量程是1 uA。

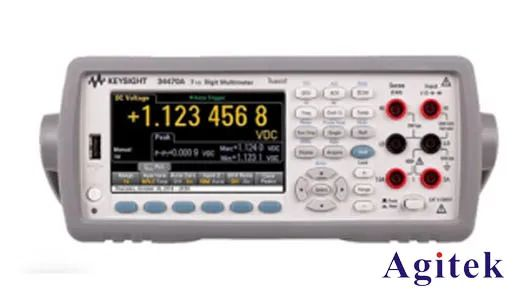

　　34470A 7位半的萬用表最大可以直接測試到10A，最小的量程是uA。

　　這里的量程不是指最小的測試值，要結合測試誤差看。

　　2）測試帶寬：直流-100KHz

　　3）手持萬用表（鉗形表）

　　測試量程是40A-1000A,U121X系列

　　測試量程是60uA-600A,U1191X系列

　　測試帶寬：DC-1KHz

　　總結：價格相對便宜，精度較高，臺式萬用表需要串入電路測試，手持萬用表直接跨接電路測得，不需要串入電路。

　　多通道數據采集儀

　　1.測試范圍：uA-1A

　　2.測試帶寬：DC-10KHz

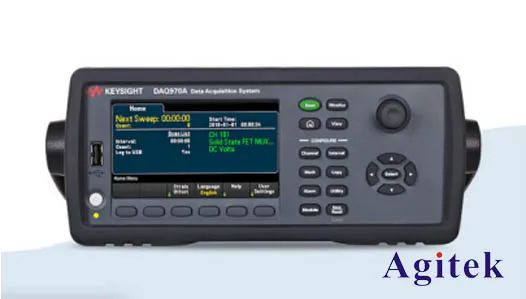

　　如經典型號：34970/72A，34980A，以及新品DAQ970A。

　　總結：可以進行多通道測試，即使標配的電流通道數量少，但是可以在電路中串聯精密電阻，利用電壓測試通道，測試電壓的方式來計算測試電流，轉化關系在儀器中可以直接完成，直接得到電流數值。測試精度是基于6.5位萬用表。

　　示波器

　　1）測試范圍是uA-600A

　　示波器要用專用的電流探頭來測試，常規的測試探頭是非接觸的，一般精度不是很高誤差至少是mA級別；

　　還有一些探頭是檢測電阻或分流器那種方式，測試精度較高。如N2820A，N2821A測試范圍是50 uA-5 A非接觸式的探頭N2780B最高可以測試到700A(峰值)

　　2）測試帶寬：DC-150MHz

　　帶寬和電流的測試范圍有關，可以查看每款探頭的帶寬-電流曲線獲得。

　　總結：示波器電流測試法可以觀察到電流的瞬態動態變化，適用于高帶寬，大電流測試的，并且大部分探頭不用串入電路，直接跨接在電路中即可。

　　電源

　　電源是一種輸出設備，有些特殊的電源可以作為電流表使用。如N678X系列的源表，以及66319系列的移動通信電源，還有如B2900系列的源表。這些電源的共同的特點是，有二象限的能力，即可以作為負載使用。

　　1）測試范圍：nA-3A

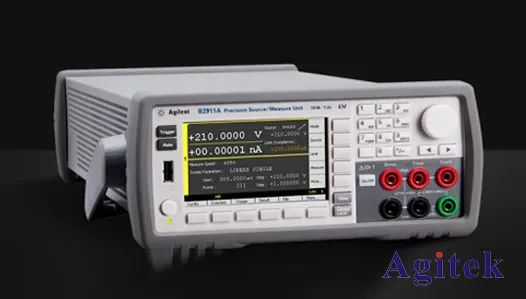

　　如B2911A/B2912A最小的量程是10nA，誤差是（讀數的0.10%+50 pA)

　　電源模塊N6781A最小的量程是10uA，測試誤差是（讀數的0.025%+8 nA）

　　2）測試帶寬：直流

　　總結：電源的電流測試能力精度很高。和萬用表測試方式相比，電源可看作是一個零壓降的電流表，不會像萬用表那樣引入額外的分流電阻，影響電路的性能。在功耗測試方面，更適合選擇電源來測試。不足之處就是測試電流的范圍不夠大。

　　器件電流測試儀

　　1.測試范圍：nA-100A

　　2.測試帶寬：DC-300MHz

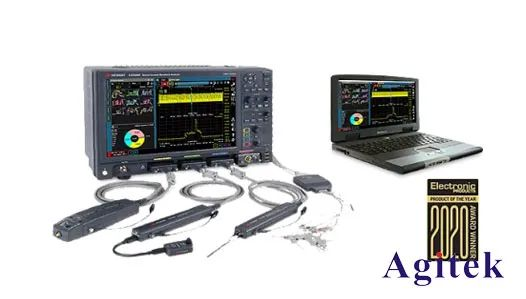

　　如CX3324A采樣率高達1GSa/s，4通道，通過連接各種傳感器，獲得不同的電流測試范圍。

　　總結：測試精度高，速度快，成本相對較高。如果想擁有快速的測試速度，并且需要較高的測試精度，選擇它就對了。
