吉時利源表介紹：

源表是一種可以進行四象限輸出的設備，所謂四象限，就是電壓和電流的輸出方向可以設置為四種，分別對應用為電源、負載、萬用表和電流源。

吉時利源表Keithley6430儀器面板介紹：

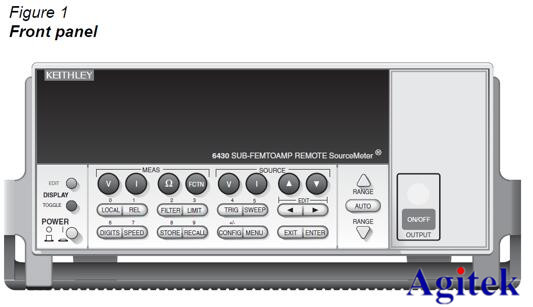

源表前面板

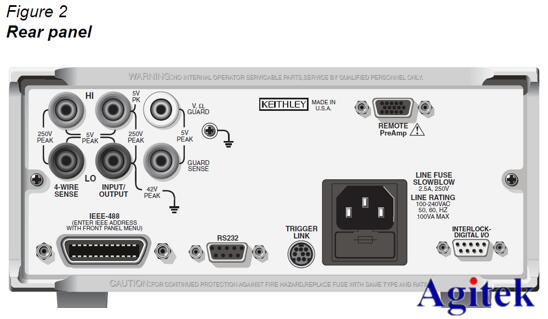

源表后面板

源表的前面板為測量功能按鈕，及輸出設置按鈕，對應按鍵可以設置源表的輸出及測量顯示等功能，非常直觀；后面板為源表輸出輸入接口，及程控接口，接線方法根據測試方法來確定。

三同軸接口及線纜介紹：

實物照片

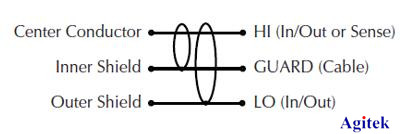

源表的三同軸線定義

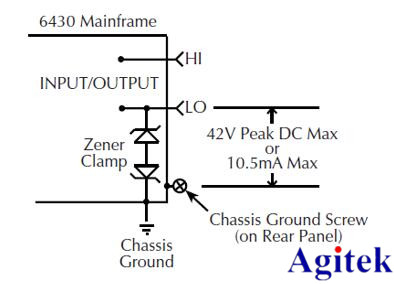

源表主機輸入輸出口及負極對地耐壓上限

三同軸線纜具有非常好的屏蔽效果，減小輸出或輸入的信號失真

半導體測試中的典型應用：

對種類繁多的元器件的I-V功能測試和特性分析，包括：

1)    簡單的集成電路 - 光電耦合器，驅動器，開關，傳感器

2)    集成器件 - 模擬IC , RF IC, ASIC, SoC器件

3)    光電器件，如發光二極管、激光二極管、HBLED、VCSEL、顯示器

4)    晶圓級可靠性 - NBTI ， TDDB ， HCI ，電遷移

5)    氮化鎵(GaN)、碳化硅(SiC)及其它化合物半導體材料與器件的特性分析

6)    在高達3000V的各種電子器件上進行擊穿測試和漏電測試

電池充放電的典型應用：

太陽能電池、電池充放電測試

功能與設置：

一、接線介紹

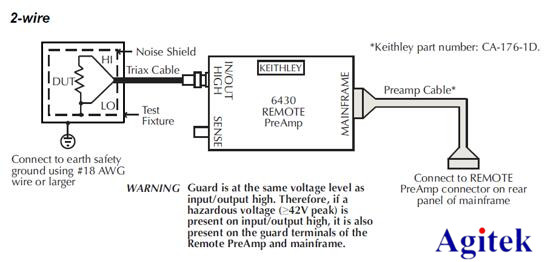

前置放大器兩線輸出/測量接線方式

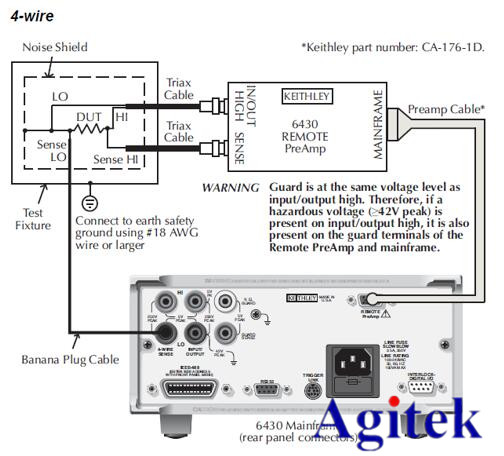

前置放大器四線制輸出/測量接線方式

二、輸出與測量

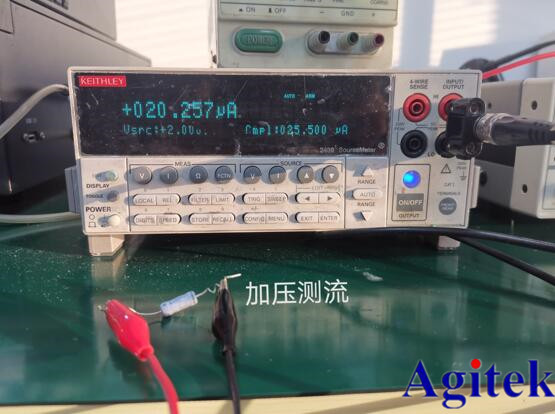

1 加壓測流

設置源輸出參數Vset，相應設置好限流ICmpl；在測量功能選擇電流測量；

2 加流測壓

設置源輸出參數Iset，相應設置好限壓VCmpl；在測量功能選擇電壓測量；

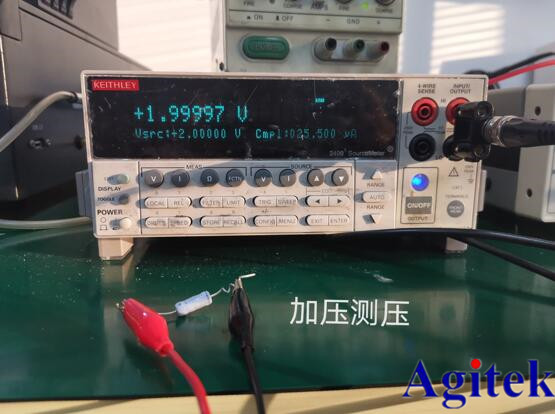

3 加壓測壓

設置源輸出參數Vset，相應設置好限流ICmpl；在測量功能選擇電壓測量；

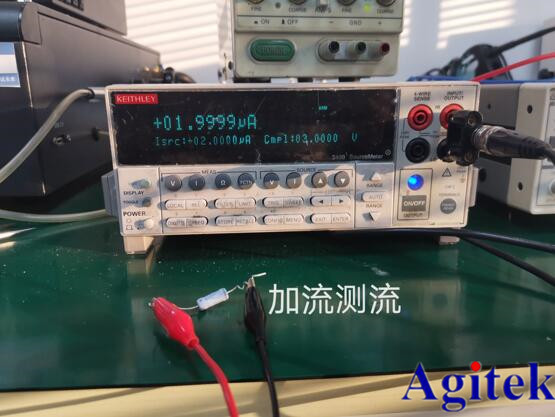

4 加流測流

設置源輸出參數Iset，相應設置好限流VCmpl；在測量功能選擇電流測量；

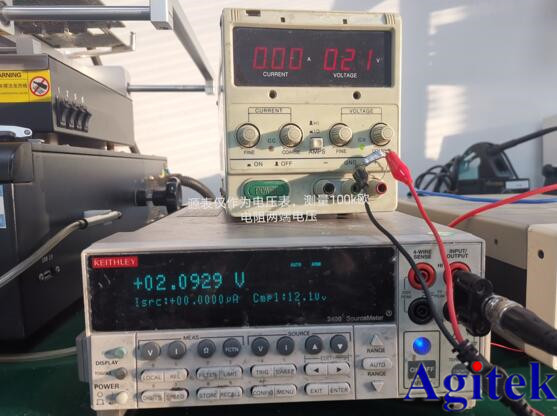

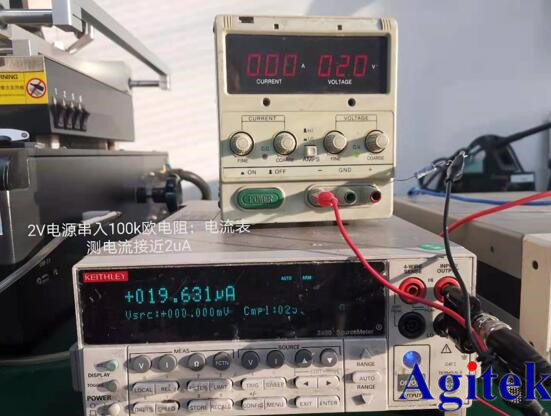

5 僅測量電壓/電流

將源表用作電壓表或電流表時，要設置源Vsrc/Isrc為零，并設置到最小量程；

測量范圍需要設置限壓/限流范圍，大于期望被測的V或I范圍；

特別注意：僅用測量一定要將量程固定，并選用最低的測量量程，可以不損壞源表且達到更大精度。

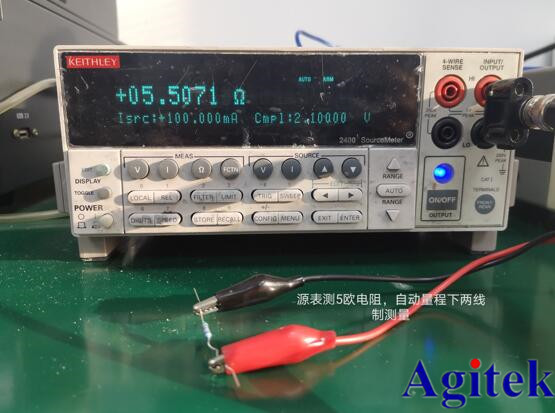

6 電阻測量

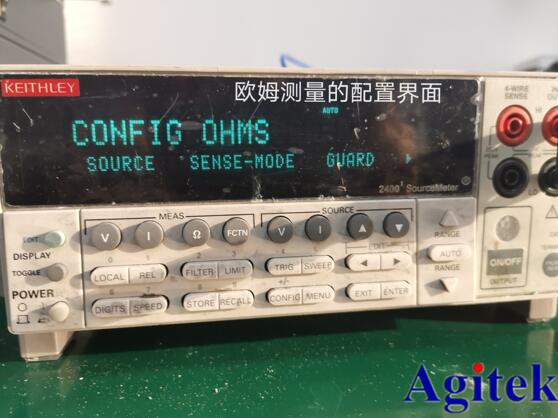

源表帶有歐姆測量功能的型號，可以支持自動歐姆測量和手動歐姆測量；在 CONFIG > MEAS > SOURCE > AUTO or MANUAL進行選擇；自動測量為默認的加流測壓得到歐姆電阻值；手動測量可以根據需要選擇可定量的加壓測流或加流測壓方式進行歐姆測量；

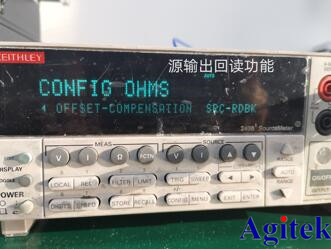

電阻測量技巧1：設置CONFIG > MEAS > SRC RDBK > ENABLE or DISABLE，選擇打開ENABL源回讀功能，可以提高電阻測量精度。

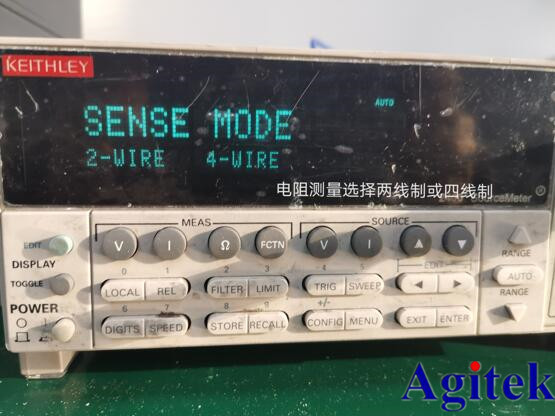

電阻測量技巧2：四線制接線測量可以讀取更準確的電阻測量值。

電阻測量技巧3：在微小電阻測量時，打開源表的熱電動勢補償功能，可以消除熱電動勢，設置CONFIG > MEAS > OFFSET COMPENSATION >ENABLE；

安全使用注意事項：

1 接線時需要下電操作，不可以在開機狀態下連接線纜（高壓源）；

2 開機時有脈沖電，先不要接被測件以防打壞；或用手觸碰輸出端口；

3 連接PA前先關主機；不用PA就斷開連線，PA另一段沒接線也斷開；
