吉時利源表2460具有拉/灌大電流并測量電壓和電流的靈活性，使之成為測量低阻器件（需要高達7A激勵電流）的完美解決方案。之前安泰測試有分享過關于如何利用吉時利數字源表2460使用大電流進行低阻器件測量，今天安泰測試繼續為大家分享吉時利源表2460進行低阻器件測量步驟：

通過2460型儀器前面板或者遠程接口，使用SCPI代碼或TSP代碼進行低阻測量。步驟如下：

?重置儀器；

?選擇源電流并測量電阻；

?選擇源電流值；

?選擇4線(遠程檢測)模式。這將消除引線電阻對測量精度的影響。

?啟用偏置補償。這將減少因熱電電壓帶來的偏置。

?開啟源輸出并開始測量。

?通過前面板或遠程接口生成讀數。

?關閉源輸出。

通過前面板設置測量

通過前面板設置應用:

將2460型儀器與待測器件進行連接。

1. 重置儀器:

a. 按壓MENU按鍵。

b. 在系統下，選擇Manage。

c. 選擇System Reset。

d.選擇OK。

2. 按壓FUNCTION按鍵。

3. 在源電流和測量下，選擇Resistance。

4. 按壓HOME按鍵。

5. 在SOURCE CURRENT區域，選擇Source旁邊的按鈕，選擇源值。

6. 按壓MENU按鍵。在測量下，選擇Settings。

7. 在檢測模式下，選擇4-Wire Sense。

8. 接著是偏置補償，選擇On。

9. 按壓HOME按鍵。

10.按壓OUTPUT ON/OFF開關，啟用輸出，并開始測量。

11.按壓OUTPUT ON/OFF開關，禁用輸出，并停止測量。

在儀器屏幕的MEASURE VOLTAGE區域顯示測量結果。

通過前面板查看測量結果、TREND刷屏和GRAPH全屏

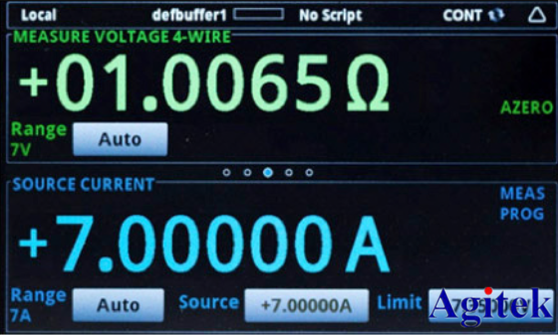

通過儀器前面板可以查看電阻測量結果以及正在施加的電流。

圖7 2460型儀器主屏幕前面板圖

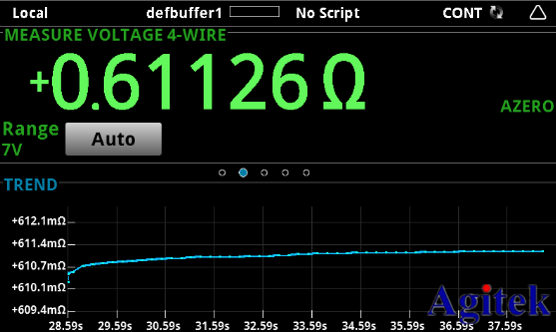

在TREND刷屏上看到的電阻測量結果隨時間而變化。為了進入該屏幕，刷擊主屏底部，將出現類似圖8的圖形。

圖8 2460型儀器TREND刷屏

如果想全屏查看圖形，可以刷屏TREND，開啟Graph屏幕。通過前面板查看緩沖區的統計數據

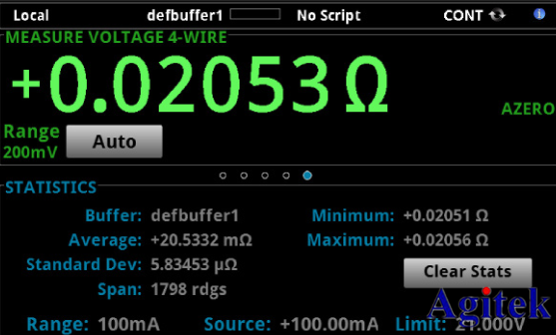

2460型儀器前面板的STATISTICS刷屏可以顯示各種測量統計數據，包括：

?緩沖區名稱

?讀數的最小值、最大值、平均值

?標準偏差

圖9 2460型儀器的STATISTICS刷屏

使用SCPI指令設置低阻應用

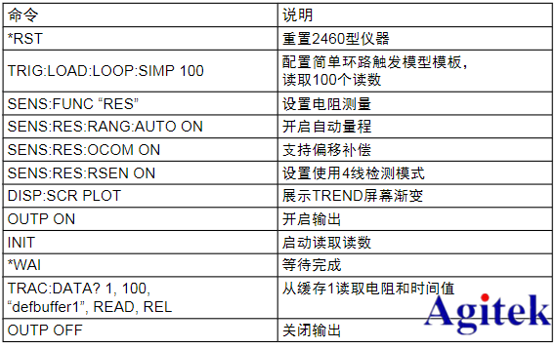

利用下面的SCPI指令序列，可以通過源電流和測量電阻進行100次低阻測量。在這個實例中，源電流幅度和極限電壓時自動設置的。利用遠程命令改變前面板顯示屏，以顯示TREND刷屏，允許查看屏幕頂部的數字數據和屏幕底部的圖形數據。

在具體的編程環境下運行該代碼時，可能需要進行一定更改。對于本實例應用，發送以下指令：

使用TSP指令設置低阻應用

下面的TSP代碼是為運行吉時利測試腳本構建器(TSB)而設計的。TSB是一個軟件工具，可以登錄吉時利儀器網站免費下載。一旦安裝，TSB可以用于編寫代碼和開發校本，用于TSP支持的儀器。關于如何使用這個工具的信息，請查看TSB在線幫助文件以及2460型儀器參考手冊中“TSP使用介紹”部分。

如果使用其他編程環境，可能需要修改這個TSP代碼實例。2460型儀器的默認配置是使用SCPI指令集。在向儀器發送TSP指令之前，始終選擇TSP指令集。 為啟用TSP指令:

1. 按壓MENU按鍵。

2. 在系統下，選擇Settings。

3. 對于指令集，選擇TSP。

4. 提示重啟時，選擇Yes。

這個TSP指令序列通過源電流和測量電阻進行100次低阻測量。在這個實例中，源電流幅度和極限電壓時自動設置的。利用遠程命令改變前面板顯示屏，以顯示TREND刷屏。這允許查看屏幕頂部的數字數據和屏幕底部的圖形數據。在代碼執行后，將在測試腳本構建器的儀表臺上顯示有關數據。

對于本實例應用，發送以下指令：—— 將儀器重置為默認設置reset()

—— 配置簡單環路觸發器模型模板，

讀取100個讀數

trigger.model.load("SimpleLoop", 100)

—— 將前面板顯示改為TREND刷屏display.changescreen(display.SCREEN_PLOT_SWIPE)

—— 設置測量電阻，使用4線檢測和偏置補償

—— 和偏置補償smu.measure.func =smu.FUNC_RESISTANCE

smu.measure.sense=smu.SENSE_4WIRE

smu.measure.offsetcompensation = smu.ON—— 開啟輸出smu.source.output= smu.ON

—— 啟動觸發模型，并等待，直到完成。

trigger.model.initiate()

waitcomplete()

—— 關閉輸出

smu.source.output = smu.OFF

—— 從defbuffer1讀取電阻和時間值

print("Resistance:\tTime:")

for i = 1, 100 do

print(string.format("%f\t%f", defbuffer1[i], defbuffer1.relativetimestamps[i]))

吉時利源表2460非常適合大電流、低阻器件和組件的特性分析，因為它具有4象限設計、高功率  輸出，而且能夠準確地測量電流和電壓。使用單一儀器進行這類測試，可以簡化測試設置、縮短編程時間并節省機架空間。
