LCR測試儀TH2838電阻溫度系數（TCR）測試方案
一、測試原理
TCR（溫度系數）=（R2?R1）/{R1×(T2?T1)}×106 (單位：ppm/°C)
其中：
——R1：參考溫度T1(通常為25°C)下的電阻值
——R2：目標溫度T2下的電阻值
設備清單
設備 | 型號/要求 | 用途 |
精密LCR表 | TH2838 | 電阻測量（頻率和偏置電壓根據需求） |
可編程溫箱 | 支持-40°C~150°C | 控溫環境 |
溫度傳感器 | PT100及溫度傳感器 | 實時監測溫箱內實際溫度 |
開爾文測試夾具 | TH26011BS | 連接LCR表與待測電阻 |

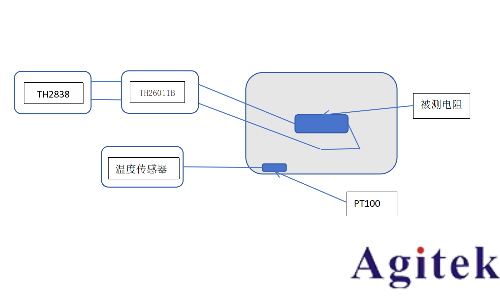

設備連接圖
操作流程
TH2838初始化及校準
1）將開爾文夾具接到TH2838，選擇開路校準，短路校準；
2）根據測試需求將頻率，偏置電壓等參數調到合適參數（1KHz，1V偏置）；
3）將測量參數添加電阻等參數；
溫度試驗箱校準
1）將試驗箱調到一個固定溫度，將溫度傳感器接到試驗箱中，等待10分鐘后，觀察是否達到溫度；（如果沒有達到設定溫度，需要以考慮誤差。需要判斷溫度是否穩定，如果溫度不穩定，即不可以測量，在溫度不穩定的情況下測試的參數無意義）
測試步驟
將溫度傳感器的PT100接到試驗箱內部，需要浮空放置，避免接觸試驗箱外殼；
設置試驗箱溫度，將被測件放到試驗箱里，（如果測試溫度過高需要將被測件的兩端接測試線到試驗箱外）用開爾文夾具夾住被測件兩端；
開啟TH2838的列表掃描模式，添加測試項；
開啟試驗箱升溫，等溫度穩定后，讀取TH2838測試到的電阻值并記錄；
設置不同溫度，多次重復上述步驟，記錄數據【等溫度穩定后記錄TH2838測試數值】
數據記錄
將TH2838列表掃描到的數據導出并分析；【導出文件類型為.CSV類型】
數據記錄
序號 | 設定溫度/℃ | 實測溫度/℃ | 待測電阻值/Ω | 測量值/Ω | TCR(ppm/°C) |
1 | |||||
2 | |||||
3 | |||||
4 | |||||
5 | |||||
6 | |||||
7 | |||||
... |
