針對換能器測試需求，經系統性方案論證，我們將采用 TH2851 阻抗分析儀搭配 TH26047A 四端對測試夾具構建檢測系統。

該方案可實現換能器基礎電參數（電阻、電感、電容）的精準測量，并進一步完成諧振頻率 Fs、反諧振頻率 Fp、動態電阻、品質因素 Q 值、自由電容、半功率點及動態電感等核心參數的深度分析。同時可生成 Z-Deg 阻抗相位曲線與導納圓特性圖像，為換能器電聲性能評估提供完整的可視化數據支撐。

儀器校準

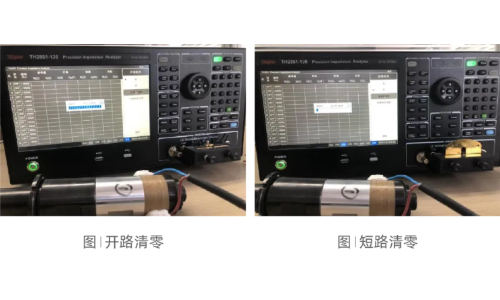

測試前對儀器進行開短路校正，消除系統誤差，保障測量數據準確可靠。

樣品預處理

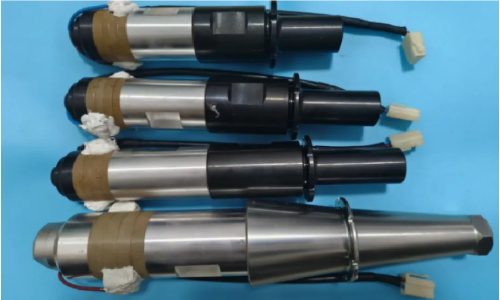

規范引出換能器接線端子，并將銅線端子致密連接到測試夾具，確保信號傳輸穩定。

設備配置

根據換能器特性選擇需要掃描的測試頻段、掃描點數、測試電平與掃描速度，并開啟晶體振蕩器分析功能，為后續性能評估提供可靠數據支撐。

數據處理

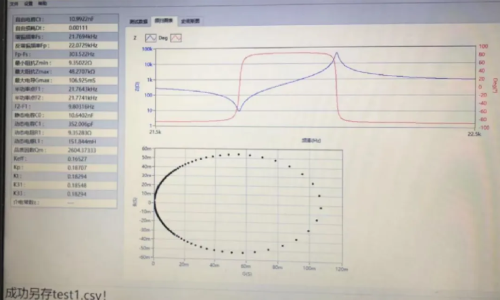

借助配套專業軟件觀察導納圓，快速處理數據、生成圖表，提升分析效率。

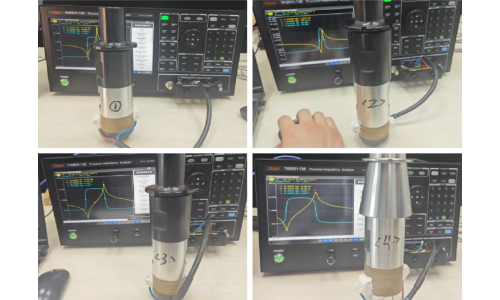

依據相同的測試流程，我們便能逐一完成全部換能器的測試工作。
