安泰功率放大器在無線充電領域中應用案例
發布日期：2023-05-24 作者: 安泰測試 瀏覽數：
安泰功率放大器在無線充電領域中應用案例
實驗名稱：無線充電器提高充電效率研究測試
無線充電的原理：
無線充電系統主要采用電磁感應原理，通過線圈進行能量耦合實現能量的傳遞。
根本原理：利用電磁感應原理進行充電的設備，類似于變壓器，在發送和接受端個有一個線圈，發送端線圈鏈接有線電源產生電磁信號，接收端線圈感應發送端的電磁信號從而產生電流給用點設備。

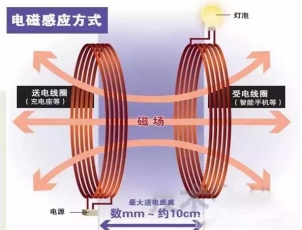

電磁感應無線充電方式：
測試設備：
泰克示波器（TDS3054C）、信號源、線性度好的功率放大器（ATA3090）、一對互感線圈
實驗過程：
電流通過線圈會產生磁場，接收端的線圈靠近該磁場就會產生電流。
實驗平臺搭建：
測試結論：

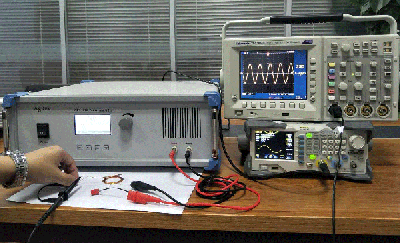

信號發生器產生的電壓通過放大器進行放大輸入到線圈的一端，通過輸出，用另一端線圈去接收信號，通過調節與線圈之間的距離和角度來觀察示波器上波形信號的變化。
功率放大器可以通過對功率的放大，不僅滿足了安全性，同時提高了充電效率。
選擇該放大器的原因:

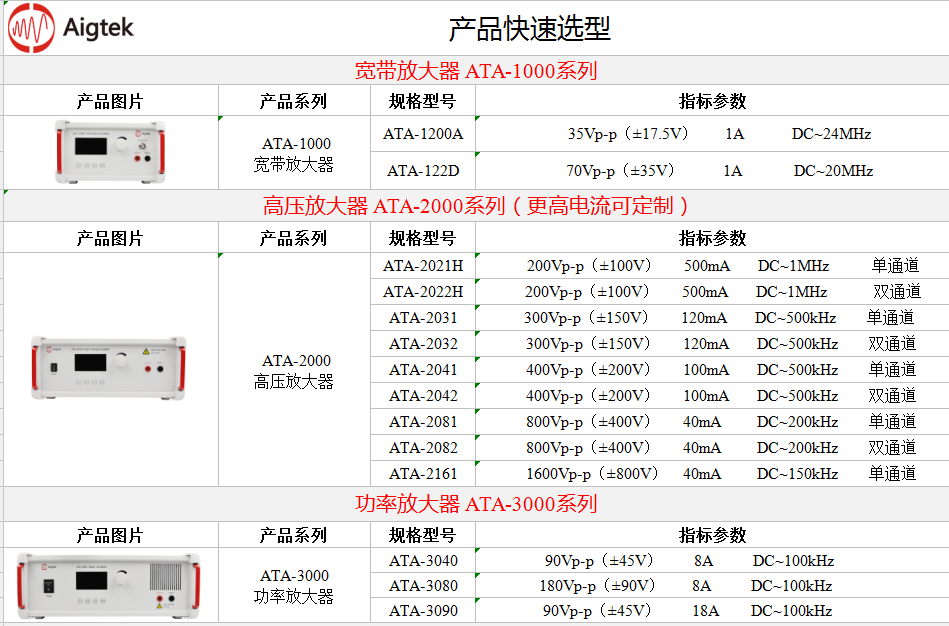

實測所選擇的ATA-3090，其性能滿足要求（功率810W，電流18A，帶寬DC-100KHz），
1、可以同時測量任意波形電流，如直流 交流 脈沖電流；
2、增益數控0~30（0.1step）可調
3、輸入阻抗50Ω/5KΩ可調
4、一鍵保存設置（Save鍵）
5、壓擺率 50V/μs，低失真
總之，經過實驗驗證，本放大器性能十分優越。建議其他用戶根據自己負載的參數進行選擇。
