普源RPL2316是一款高性能邏輯探頭，可將待測系統上的數字總線及信號連接至RIGOL MSO4000系列數字示波器。

　　普源RPL2316的16個數字通道分為兩個支線端，稱為通道組。每個通道組包含8個信號通道(D0-D7和D8-D15)和12個接地通道。在探頭適配器的標簽上所有通道都用不同的顏色和數字（或字母）清晰標示，便于區分不同的通道。RPL2316為每個通道組標配8根前端信號引線和2根接地引線，可用于靈活的連接被測信號和參考地，并提供更好的信號完整性。注意：在任何情況下都必須確保探頭適配器與通道組的可靠連接。

　　邏輯探頭的使用方法

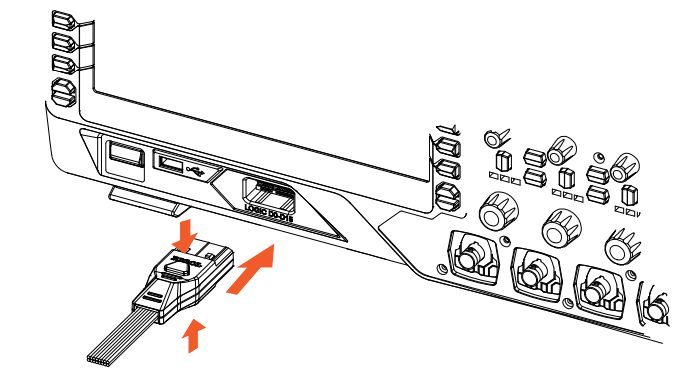

　　1．連接RPL2316至示波器：上下按壓邏輯探頭單線端兩側的按鈕，按照下圖箭頭所指方向垂直連接至MSO4000系列數字示波器前面板的[LOGIC D0-D15]接口。注意：“RIGOL”字樣朝上，標簽朝下。

　　2．連接被測信號至RPL2316：用戶可以根據測試需要將任意數量（≤16）的被測信號連接至RPL2316，連接時需要注意，輸入信號的幅度不能超過探頭的最大工作電壓范圍。為適應不同的應用場合，RPL2316提供了三種與被測信號的連接方法。

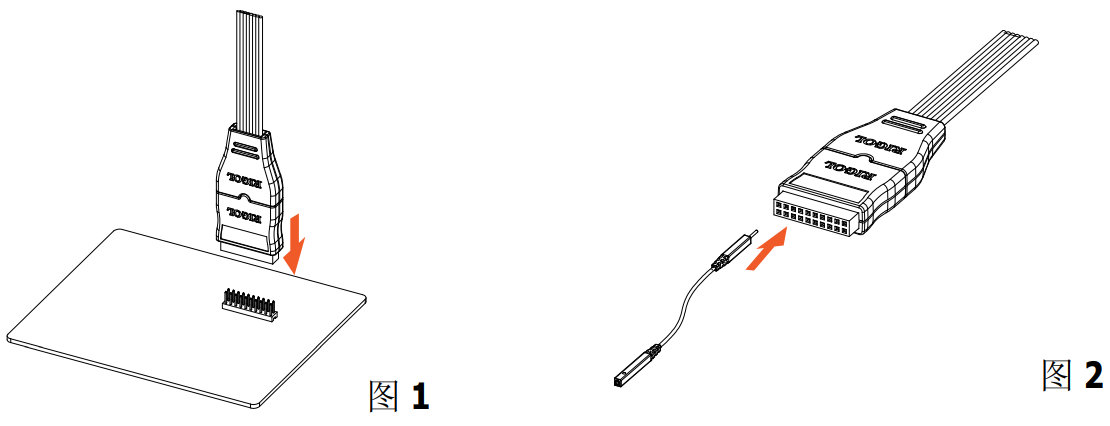

　　方法一：用戶可將RPL2316與預留在待測設備上的雙排金針直接連接，此時，RPL2316必須保留適配器的連接。如圖1所示。

　　方法二：用戶可通過前端引線單獨連接各個被測信號，此時RPL2316必須保留適配器的連接。通過前端引線上的色環以及適配器上的顏色信息可方便地識別每個信號所對應的通道號，如圖2所示。

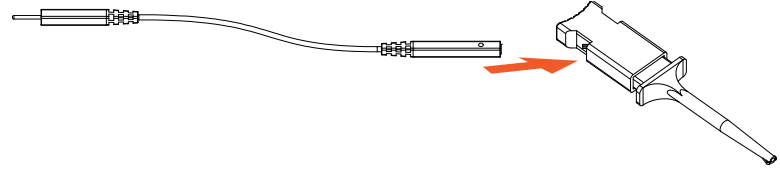

　　方法三：在方法二的基礎上，可為前端引線連接上探頭測試夾，然后通過測試夾內的金屬鉤連接被測信號節點，如圖3所示。

圖3

　　3．設置探頭：按示波器前面板上的LA按鍵進入探頭設置菜單，用戶可在該菜單下查看和設置如下參數：閾值電平(D0-D7與D8-D15分組閾值電平獨立調節)、波形大小(應用于所有通道，其中L選項只在屏幕活動通道數不多于8時可用)、通道標簽和數字總線(提供2條獨立的專用數字總線，可分別設置時鐘、位寬、顯示格式及噪聲抑制等，如需更多靈活功能請參考并選用通用總線)。

　　4．功能檢查：完成上述操作后，被測信號將顯示在與連接相對應的通道上。如果看不到活動信號，請調節示波器選擇合適的觸發方式和時基等常規設置。如果仍然看不到活動信號，請再次檢查電氣連接和參數設置，或者嘗試使用其他探頭(如模擬探頭)來驗證測試點的信號狀態。
