MSO/DPO2000B 混合信號示波器系列支持高達 200 MHz 的帶寬、1 GS/s 的取樣速率，以入門級價格提供了先進的調試功能。其擁有多達 20 條通道用于分析模擬和數字信號，查找和診斷復雜設計中的問題十分迅速。MSO/DPO2000B 在所有通道上標配 1M 點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。
MSO/DPO2000B 系列混合信號示波器型號：
| 型號 | 帶寬 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| DPO2002B | 70 MHz | 1 M | 2 | -- |
| MSO2002B | 70 MHz | 1 M | 2 | 16 |
| DPO2004B | 70 MHz | 1 M | 4 | -- |
| MSO2004B | 70 MHz | 1 M | 4 | 16 |
| DPO2012B | 100 MHz | 1 M | 2 | -- |
| MSO2012B | 100 MHz | 1 M | 2 | 16 |
| DPO2014B | 100 MHz | 1 M | 4 | -- |
| MSO2014B | 100 MHz | 1 M | 4 | 16 |
| DPO2022B | 200 MHz | 1 M | 2 | -- |
| MSO2022B | 200 MHz | 1 M | 2 | 16 |
| DPO2024B | 200 MHz | 1 M | 4 | -- |
| MSO2024B | 200 MHz | 1 M | 4 | 16 |
主要性能指標
功能 | 優點 |
| 最多4條模擬通道和16條數字通道 | 在一臺儀器上分析模擬信號和數字信號，在系統級調試復雜的設計。 |
| 完整的整套觸發功能 | 超過125種觸發組合，包括建立時間/保持時間觸發、串行數據包內容觸發和并行數據觸發，迅速捕獲異常信號。 |
| Wave Inspector?旋鈕 | 簡便地搜索、標記和瀏覽長記錄長度，發現事件所有發生時點。 |
| 自動測量 | 29種自動測量和FFT分析，簡化被測器件分析。 |
| 并行總線觸發和分析 (MSO系列) | 自動觸發、解碼和搜索，迅速調試并行總線。 |
| 串行觸發和分析選項 | 自動觸發、解碼和搜索，迅速調試常用串行總線 - I2C, SPI, CAN, LIN和RS-232/422/485/UART。 |
| TekVPI?通用探頭接口 | 在示波器與探頭之間實現智能通信，直接連接電流探頭(包括ac/dc)、差分探頭和單端有源探頭。 |
| 五年保修 | 與競爭對手的示波器相比，節約更換成本和維護費用! |
200、100、70 MHz 帶寬型號
2 個和 4 個模擬通道型號
16 個數字通道（MSO 系列）
全部通道均實現 1 GS/s 采樣率
所有通道上的記錄長度均為 1 兆點
最大波形捕獲速率 5,000 wfm/s
高級觸發套件
主要特點
Wave Inspector? 控件為波形數據提供方便導航和自動化搜索
FilterVu? 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
29 個自動測量和 FFT 分析可簡化波形分析
TekVPI? 探頭接口支持有源探頭、差分和電流探頭進行自動縮放和單位設置
7 英寸（180 毫米）寬屏 TFT-LCD 彩色顯示器
體積小、重量輕 – 厚度僅 5.3 英寸（134 毫米），重量僅 7 磅 14 盎司（3.6 千克）
5 年保修
連接能力
前面板上 USB 2.0 主控端口，快速方便地存儲數據
后面板上有 USB 2.0 設備端口用于連接 PC 或直接打印到 PictBridge? 兼容打印機
選配 10/100 以太網接口用于網絡連接，視頻輸出接口用于將示波器顯示屏輸出到監視器或投影儀
選配串行觸發和分析
I2C、SPI、CAN、LIN 和 RS-232/422/485/UART 自動串行觸發、解碼和搜索選項
功能豐富的混合信號設計診斷工具
通過功能豐富的工具來簡化和加速復雜設計的調試，包括用于快速波形導航的和自動串行和并行總線分析的 Wave Inspector? 控件。
完善的功能，加快每一個調試階段
MSO/DPO2000B 系列具有一系列強大的功能，從快速發現異常并捕獲，到搜索事件的波形記錄并分析其特性及設備的行為，全面加速調試設計的每一階段。
發現
如果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找電路中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。
MSO/DPO2000B 系列提供了全面的信號查看功能，可以迅速了解設備的實際操作。5,000wfm/s 的波形捕獲速率可以迅速查看毛刺和其它偶發瞬態信號，揭示設備問題的真正特點。帶亮度等級的數字熒光顯示器通過對發生更加頻繁的信號區域進行加亮，顯示信號活動的歷史記錄，形象顯示出異常發生的頻率。

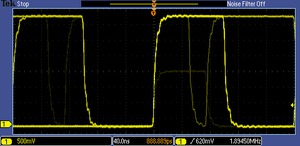

發現 – 5,000 wfm/s 的波形捕獲速率最大限度地提高捕獲難檢毛刺和其它偶發事件的概率。
捕獲
發現電路問題只是第一步，然后，您必須捕獲關心的事件，以確定根本原因。
MSO/DPO2000B 系列提供了一套完整的觸發功能，包括矮脈沖觸發、邏輯觸發、脈寬/毛刺觸發、建立時間/保持時間違規觸發、串行數據包觸發和并行數據觸發，幫助您迅速找到事件。由于記錄長度高達 1 M 點，您可以在一次采集中捕獲許多關心的事件，甚至包括數千個串行數據包，以進一步進行分析，同時保持高分辨率，放大精細的信號細節。
從觸發特定數據包內容到自動以多種數據格式解碼，MSO/DPO2000B 系列為多種串行總線提供集成支持，包括 I2C、SPI、CAN、LIN 和 RS-232/422/485/UART。能夠同時解碼多達兩條串行和/或并行總線，意味著您可以快速深入了解系統級的問題。
為進一步幫助您調試復雜的嵌入式系統中的系統級交互，MSO2000B 系列除模擬通道外，還提供了 16 條數字通道。由于數字通道全面集成到示波器中，您可以觸發所有輸入通道，自動實現所有模擬信號、數字信號和串行信號時間相關。

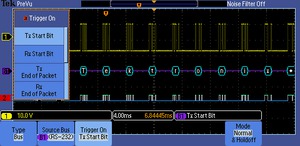

捕獲 - 在通過 RS-232 總線上的特定傳輸數據包上觸發。完整的觸發集包括在特定串行包內容上觸發，快速捕獲感興趣的事件。
