概述
DG535 數字延遲和脈沖發生器提供四個精確定時的邏輯轉換或兩個獨立的脈沖輸出。所有通道的延遲分辨率為 5 ps，通道間抖動通常為 50 ps。輸出向 50 Ω 或高阻抗負載提供 TTL、ECL、NIM 或可變電平（ 至 +4 V）脈沖。高精度、低抖動和寬延遲范圍使 DG535 成為激光定時系統、自動化測試和精密脈沖應用的理想選擇。
DG535 規格 | |
延誤 | |
| 頻道 | 四個獨立的延遲輸出 |
| 范圍 | 0 到 999.999,999,999,995 秒 |
| 解析度 | 5 皮秒 |
| 準確性 | 1500 ps + 時基誤差 × 延遲 |
| 時基 | 標準：25 ppm 晶體振蕩器 可選：1 ppm TCXO（選件 03） 外部：10.0 MHz 參考輸入 |
| RMS 抖動 | <100 ps + (10 -8 × 延遲) |
| 觸發延遲（典型值） | 85 ns（外部觸發到 T0 輸出） |
外部觸發 | |
| 速度 | DC 至 1/(1 μs + 最長延遲) |
| 臨界點 | ±2.56 VDC |
| 解析度 | 10 毫伏 |
內部速率發生器 | |
| 速度 | 單次，0.001 Hz 至 1.000 MHz，或線 |
| 解析度 | 四位數字，0.001 Hz 低于 10 Hz |
| 準確性 | 與時基相同 |
| 抖動 | 1:10,000 |
| 安頓下來 | 任何速率變化 <2 秒 |
| 突發模式 | 在觸發周期的整數倍（4 到 32767）處，每個突發 2 到 32766 個脈沖 |
輸出 | |
| 加載 | 50 Ω 或高阻抗 |
| 上升時間 | 2 到 3 ns（典型值） |
| 轉換率 | 1V/ns |
| 過沖 | <100 mV + 10 % 的脈沖幅度 |
| 級別 | TTL：0 至 4 VDC（正常或反向） ECL：-1.8 至 -0.8 VDC（正常或反向） NIM：-0.8 至 0.0 VDC（正常或反向） VAR：在 -3 VDC 和 +4 VDC 之間可調節偏移和幅度分辨率為 10 mV。4 V 最大轉換。 |
| 準確性 | 100 mV + 5 % 脈沖幅度 |
| 選項 02 | 后面板 1 μs 脈沖對應于 T0、A、B、C、D 輸出，標稱幅度為 1 kHz 重復率下前面板輸出的 8 倍。輸出電平降低了 2 V/mA 的額外平均輸出電流。 |
技術支持
相關文章
- 普源信號發生器DG5352的幅度精度校準方法

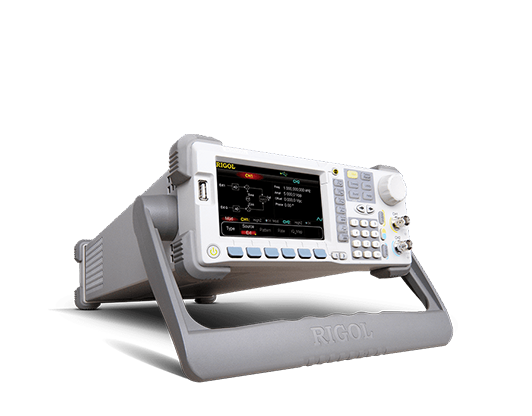

- RIGOL普源DG5351函數/任意波形發生器

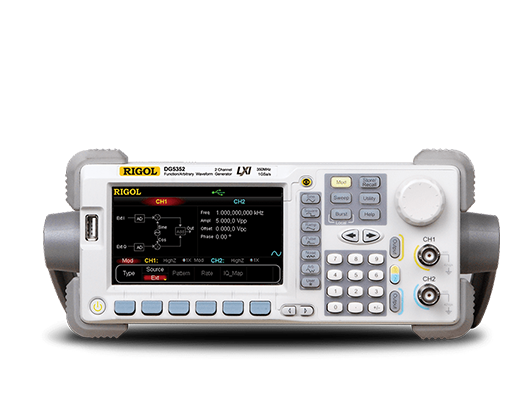

- RIGOL普源DG5352函數/任意波形發生器
