PA8000功率分析儀

PA8000是一款認證級功率分析儀，功率精度高達0.01%、帶寬高達5MHz，是逆變器、變頻器與電源產品能效測量的基準，也是標準實驗室認證檢測的依據。

廠商名稱：ZLG/致遠電子

產品型號：PA8000

市場價格：￥面議 (僅供參考)

貨期：現貨

在線咨詢 獲取最低報價

詳細說明
產品手冊

　　0.01%認證級功率測量精度

輸入?yún)?shù)	參數描述
測量量程	電壓	1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V
	電流	直接輸入（峰值因數為 3）	5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
	電流	傳感器輸入（峰值因數為 3）	50mV、100mV、200mV、500mV、1V、2V、5V、10V
連續最大允許輸入值	電壓	峰值 2000V 或 RMS 值 1300V，取兩者較小值
	電流	直接輸入	5A：峰值 15A 或 RMS 值 6.5A，取兩者較小值
	電流	傳感器輸入	峰值不得超過量程的 4 倍，有效值不得超過量程的2倍
瞬時最大允許輸入值（≤ 1s）	電壓	峰值 3000V 或 RMS 值 1500V，取兩者較小值
	電流	直接輸入	5A：峰值 22.5A 或 RMS 值 10A，取兩者較小值
	電流	傳感器輸入	峰值不得超過量程的 5 倍，有效值不得超過量程的3倍

輸入?yún)?shù)	PA8000
輸入帶寬	DC，0.1Hz~5MHz
采樣率	2MS/s
最大連續共模電壓	1000Vrms

精度：

輸入信號頻率范圍	PA8000
輸入信號頻率范圍	電壓 / 電流	功率
DC	電流：0.05+0.05 電壓/ 傳感器：0.05+0.05	電流：0.05+0.10 電壓/ 傳感器：0.05+0.10
0.1Hz ≤ f ＜ 30Hz	0.03+0.05	0.08+0.10
30Hz ≤ f ＜ 45Hz	0.03+0.03	0.05+0.05
45Hz ≤ f ＜ 66Hz	0.01+0.02	0.01+0.03
66Hz ≤ f ＜ 1KHz	0.03+0.03	0.05+0.05
1KHz ≤ f ＜ 10KHz	0.10+0.05	0.15+0.10
10KHz ≤ f ＜ 50KHz	0.20+0.10	0.30+0.20
50KHz ≤ f ＜ 100KHz	0.50 + 0.30	0.70 + 0.50
100KHz ≤ f ＜ 500KHz	(0.004f+0.8) + 0.5	(0.02f-0.3) + 1.0
500KHz ≤ f ≤ 1MHz	(0.01f-2.2) + 1.0	(0.042f-12) +2.0

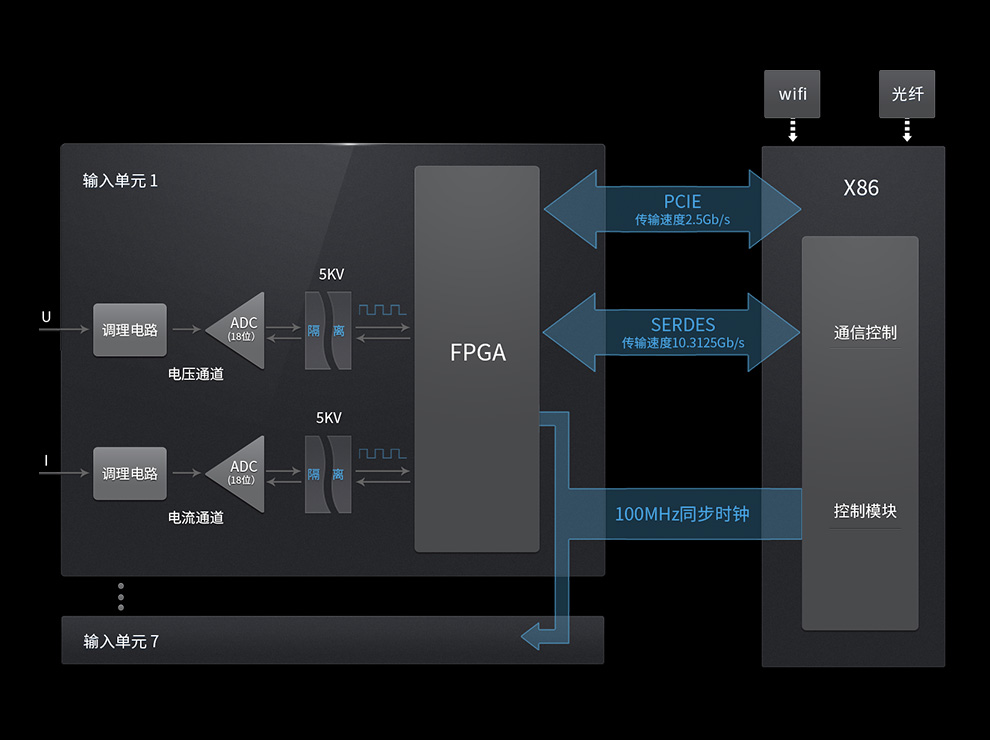

PA8000功率分析儀(圖1)

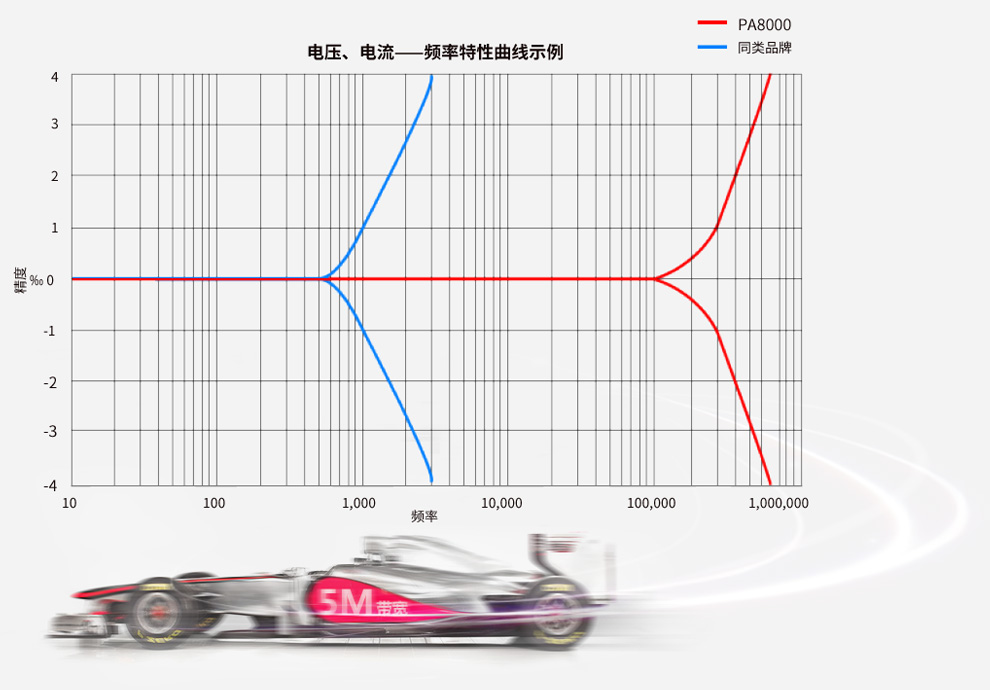

　　5MHz帶寬，平穩的頻率特性與穩定性

　　PA8000是行業內為數不多的一款具有0.01%精度，電流與電壓頻率帶寬高達5MHz的功率分析儀，完全滿足未來以SiC為代表的高速開關設備的功率測量。

PA8000功率分析儀(圖2)

　　低功率因數下的相位測量精度

　　PA8000功率分析儀帶寬為DC/0.1Hz‐5MHz，由于采用了PLL源倍頻技術，可實現速度更快、動態范圍更廣的諧波測量，在諧波模式下可實現對電壓、電流基波、功率、相位、諧波成分和總諧波失真因數（THD）的準確測試。

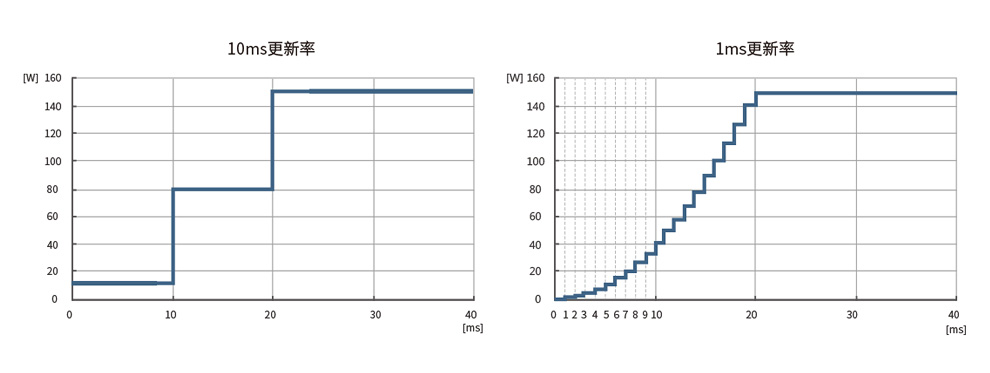

　　1ms高速數據更新率

　　PA8000是世界上少數可以設置1ms高速數據更新率的功率分析儀。我們?cè)赑A8000的功能中加入了1ms-5ms的高速數據采集模式，1ms的數據更新率可以捕捉快速變化的瞬時信號，可以展現出波形細節。比如在電機行業中，PA8000則可以完全測量出電機的啟動波形，可以為用戶提供評估電機的重要依據。

PA8000功率分析儀(圖3)

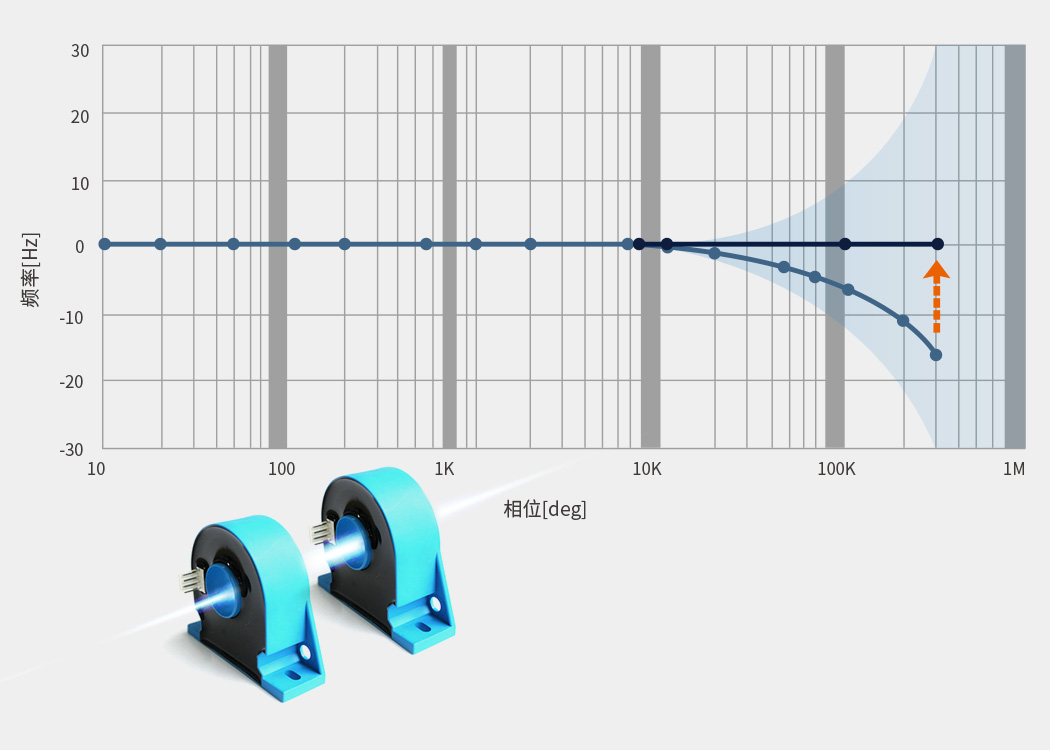

　　電流傳感器相位補償功能

　　在使用電流傳感器作為輸入時，由于傳感器本身存在的延時，會增加電壓電流的相位誤差，PA8000的相位補償功能則可以修正傳感器帶來的相位誤差，能夠提升高頻及低功率因數下的功率測量精度，從而保證整體系統功率測量精度。

PA8000功率分析儀(圖4)

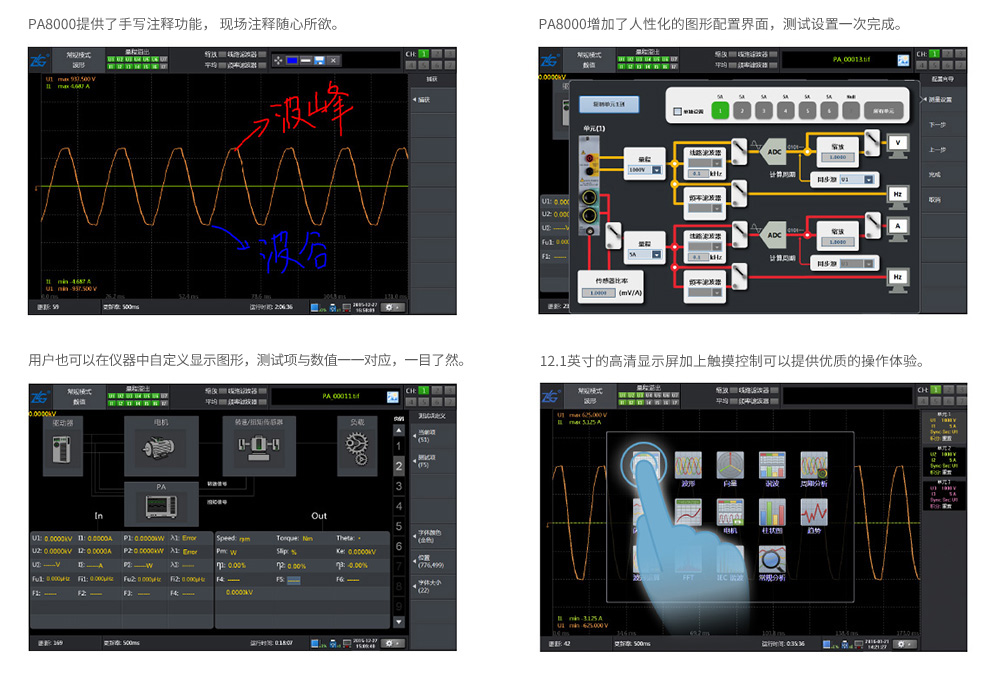

　　創新功能

PA8000功率分析儀(圖5)
